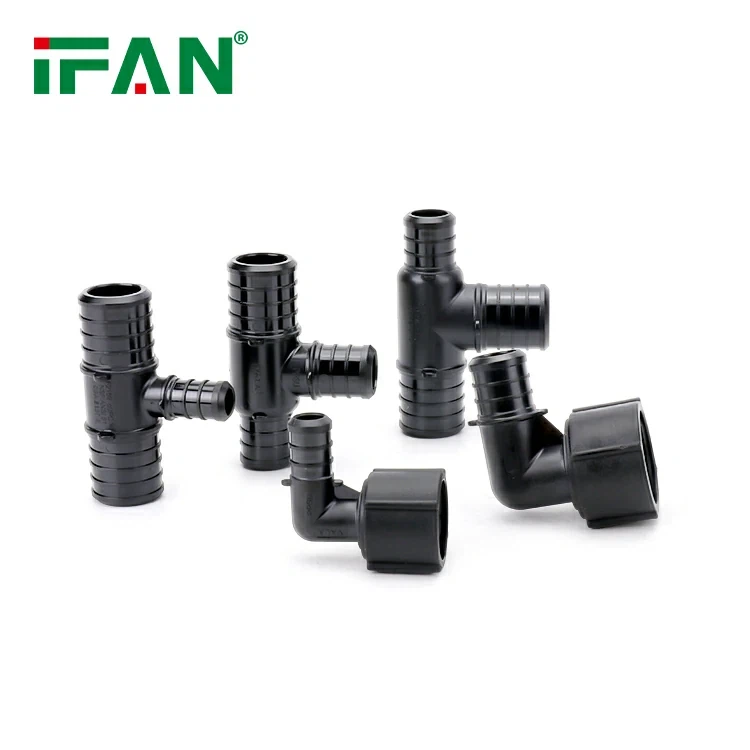

Βάθος Ερμηνεία των αξιολογήσεων πίεσης και των εφαρμοστέων συνθηκών εργασίας των εξαρτημάτων συρόμενων σωλήνων PPSU

Εισαγωγή

Οι αξιολογήσεις πίεσης και οι εφαρμοστέες συνθήκες εργασίας των εξαρτημάτων ολίσθησης PPSU είναι κρίσιμες παράμετροι που καθορίζουν την ασφαλή και αξιόπιστη λειτουργία τους σε διάφορα συστήματα υγρών. Ως θερμοπλαστικό υψηλής απόδοσης, το PPSU προσφέρει μοναδικά πλεονεκτήματα στον χειρισμό της πίεσης, αλλά η κατανόηση των αποχρώσεων του συστήματος αξιολόγησης και της περιβαλλοντικής συμβατότητας είναι απαραίτητη για την κατάλληλη εφαρμογή. Αυτή η σε βάθος ερμηνεία διερευνά την τεχνική βάση των αξιολογήσεων πίεσης PPSU, τους παράγοντες που επηρεάζουν την απόδοσή τους και τις συγκεκριμένες συνθήκες εργασίας όπου υπερέχουν. Με την εξάπλωση της πολυπλοκότητας της διαχείρισης της πίεσης και της προσαρμογής του περιβάλλοντος, οι μηχανικοί μπορούν να λάβουν τεκμηριωμένες αποφάσεις για τη βελτιστοποίηση του σχεδιασμού του συστήματος και την εξασφάλιση λειτουργικής ασφάλειας.

Τεχνική βάση συστημάτων αξιολόγησης πίεσης

Υλικές μηχανικές ιδιότητες

Η ικανότητα χειρισμού πίεσης της PPSU προέρχεται από τις εγγενείς μηχανικές δυνάμεις του:

Αντοχή σε εφελκυσμό: 70 MPa σε 23 βαθμούς, με σημείο απόδοσης που εξασφαλίζει ελαστική παραμόρφωση υπό φορτία πίεσης.

Μέτρο κάμψης: 2.4 GPa, παρέχοντας την ακαμψία που απαιτείται για να αντέξει την εσωτερική πίεση χωρίς υπερβολική εκτροπή.

Αντοχή ερπυσμού: Σε 100 μοίρες και 30 MPa, εμφανίσεις PPSU<1% creep strain after 10,000 hours, critical for maintaining pressure integrity over time.

Πρότυπα αξιολόγησης πίεσης και δοκιμές

Τα εξαρτήματα PPSU τηρούν τα διεθνή συστήματα ταξινόμησης πίεσης:

Βαθμολογίες PN (NAMINAL):

Το PN10 (10 bar), το PN16 (16 bar) και το PN25 (25 bar) είναι κοινά, που δοκιμάζονται σε 1,5 × βαθμολογημένη πίεση για αντοχή κελύφους (π.χ. τα εξαρτήματα PN16 αντισταθμίζουν την υδροστατική πίεση των 24 bar).

Δοκιμή ASTM D2992:

Οι δοκιμές μακροχρόνιας υδροστατικής αντοχής (LTHS) καθορίζουν την πίεση στην οποία το 50% των δειγμάτων αποτυγχάνει μετά από 100, 000 ώρες, σχηματίζοντας τη βάση για τις πιέσεις σχεδιασμού.

Αποτροπή θερμοκρασίας:

Οι βαθμολογίες πίεσης μειώνονται με τη θερμοκρασία: Η προσαρμογή PN16 σε 23 βαθμούς μπορεί να μειωθεί σε PN10 σε 120 βαθμούς, όπως φαίνεται στον παρακάτω πίνακα:

Επηρεάζοντας τους παράγοντες στην απόδοση πίεσης

Αλληλεπίδραση θερμοκρασίας-πίεσης

Οι θερμικές επιδράσεις επηρεάζουν σημαντικά την ικανότητα πίεσης:

Μείωση του μέσου:

Το ελαστικό μέτρο πέφτει από 2,4 GPa σε 23 βαθμούς σε 1,8 GPa σε 100 βαθμούς, μειώνοντας την ικανότητα της τοποθέτησης να αντισταθεί στην εσωτερική πίεση.

Επιτάχυνση ερπυσμού:

Σε 150 μοίρες, το στέλεχος ερπυσμού αυξάνεται κατά 300% σε σύγκριση με 23 βαθμούς, απαιτώντας χαμηλότερες λειτουργικές πιέσεις για να αποφευχθεί η αργή αποτυχία.

Θερμική διαστολή:

Ο συντελεστής θερμικής διαστολής της PPSU (5,5 × 10 ⁻⁵\/ βαθμός) δημιουργεί εσωτερικές τάσεις όταν η πίεση και η θερμοκρασία κυμαίνονται, απαιτώντας προσεκτικό σχεδιασμό συστήματος.

Χαρακτηριστικά υγρών μέσων

Ο τύπος υγρού επηρεάζει την απόδοση πίεσης:

Ιξώδες αντίκτυπο:

Τα υγρά υψηλού ιξώδους (π.χ. έλαια) ασκούν διαφορετικές κατανομές πίεσης από το νερό, ενδεχομένως αυξάνοντας τις τοπικές καταπονήσεις κατά 15-20%.

Χημικό οίδημα:

Οι διαλύτες όπως η ακετόνη μπορούν να διογκώσουν το PPSU κατά 2%, μειώνοντας το πάχος του τοιχώματος και την ικανότητα πίεσης κατά 10-15%.

Λειαντικά σωματίδια:

Οι πολίτες με 10% στερεά μειώνουν τις βαθμολογίες πίεσης κατά 25% λόγω της εσωτερικής διάβρωσης ότι οι τοίχοι με την πάροδο του χρόνου.

Εγκατάσταση και δυναμική του συστήματος

Η ακατάλληλη εγκατάσταση συμβιβάζει την ακεραιότητα της πίεσης:

Άγχη ευθυγράμμισης:

1 βαθμός γωνιακής κακής ευθυγράμμισης αυξάνει τις τοπικές τάσεις κατά 30%, ενδεχομένως προκαλώντας διαρροή στο 50% της ονομαστικής πίεσης.

Κόπωση δόνησης:

1 0 0 Hz Οι δονήσεις σε επιτάχυνση 0,5g μειώνουν τη διάρκεια ζωής κόπωσης κατά 50%, οδηγώντας σε ρωγμές που προκαλούνται από πίεση μετά από 10 ⁶ κύκλους.

Εφέ σφυριού νερού:

Οι παροδικές πιέσεις από το κλείσιμο της βαλβίδας (έως και 3 × ονομαστική πίεση) απαιτούν εξαρτήματα για να έχουν ανοχή αύξησης τουλάχιστον 1,8 × την ονομαστική τους βαθμολογία.

Ισχύουσες συνθήκες εργασίας για εξαρτήματα PPSU

Οικιακά και εμπορικά συστήματα νερού

Εφαρμογές κρύου νερού:

Πίεση: Έως 10 bar σε 23 βαθμούς, κατάλληλο για δημοτικά υδατικά και πολυώροφα κτίρια.

Θερμοκρασία: -20 βαθμός σε 60 μοίρες, με αντίσταση κατάψυξης που διατηρεί τις βαθμολογίες πίεσης ακόμη και όταν επεκτείνεται το νερό.

Συστήματα ζεστού νερού:

Πίεση: 6-8 bar σε 80 μοίρες, ιδανικό για ακτινοβολία θέρμανσης και εγχώριους βρόχους ζεστού νερού (DHW).

LongeVity: 50+ χρόνια σε 60 μοίρες \/8 bar, υπερέβραση της PEX (25 ετών) και CPVC (15 έτη).

Υγρά βιομηχανικής διαδικασίας

Χημική επεξεργασία:

Οξέα\/αλκάλια: 6-10 bar σε 100 μοίρες σε 10% h₂so₄ ή 20% naOH, με πίεση να απορρίπτονται για υψηλότερες θερμοκρασίες.

Διαλύτες: 4-6 Bar σε 80 μοίρες σε μείγματα αιθανόλης\/νερού, εξασφαλίζοντας ότι δεν προκαλείται από διόγκωση απώλεια πίεσης.

Φαγητό και ποτό:

Συστήματα CIP\/SIP: 8 bar σε 134 βαθμούς για αποστείρωση ατμού, συνάντηση 3- ένα υγειονομικό πρότυπο.

Επεξεργασία υψηλής πίεσης: 5 bar σε 90 μοίρες σε γραμμές παστερίωσης, διατηρώντας την ασφάλεια των προϊόντων.

Κρίσιμες εφαρμογές μηχανικής

Θαλάσσια και υπεράκτια:

Υποθαλάσσια αγωγούς: 15 bar σε 50 μοίρες στο θαλασσινό νερό, με αξιολογήσεις πίεσης που επικυρώνεται από το DNV GL για βάθη έως 1, 000 μέτρα.

Υποστήριξη αεροδιαστημικού εδάφους:

Υδραυλικά υγρά: 20 bar σε 120 μοίρες σε mil-h -5606 υγρά, συνάντηση με SAE AS81969 απαιτήσεις.

Ιατρικές συσκευές:

Μηχανές αιμοκάθαρσης: 4 bar σε 40 μοίρες με βιοσυμβατές σφραγίδες, εξασφαλίζοντας σταθερότητα πίεσης κατά τη διάρκεια των θεραπειών.

Μελέτες περιπτώσεων και επικύρωση απόδοσης

Υψηλή παροχή νερού

Πρόκληση: 10 πίεση bar σε 23 μοίρες σε ένα κτίριο ιστορίας 50-, με θερμική ποδηλασία από 10 βαθμούς σε 60 μοίρες.

Διάλυμα: PN16 εξαρτήματα PPSU με αρμούς επέκτασης.

Αποτέλεσμα: Δεν διαρροές σε 8 χρόνια. πτώση πίεσης σε εξαρτήματα<0.5 bar, exceeding ASSE 1061 standards.

Φαρμακευτικό σύστημα αυτόκλειστου

Συνθήκες: 4 bar ατμός σε 134 μοίρες, 10 κύκλοι\/ημέρα για αποστείρωση.

Σχεδίαση: PN10 PPSU με σφραγίδες FKM και σώματα που έχουν ανακληθεί από το στρες.

Εκτέλεση: UTSTOOD 30, 000 κύκλοι χωρίς αποτυχία. Διατήρηση πίεσης εντός 2% των αρχικών τιμών.

Γραμμή χημικού οξέος

Μέσα ενημέρωσης: 20% νιτρικό οξύ σε 60 μοίρες, πίεση 8 bar.

Επιλογή τοποθέτησης: PN16 PPSU με καθίσματα με επένδυση από PTFE.

Αποτέλεσμα: Μετά από 5 χρόνια, απώλεια πάχους τοίχου<0.1 mm; pressure ratings maintained, unlike 316L SS fittings that required replacement at 2 years.

Μελλοντικές τάσεις στη βελτίωση της βαθμολόγησης πίεσης

Προχωρημένες συνθέσεις υλικών

Ενισχυμένο με ίνες άνθρακα PPSU:

10% ίνες άνθρακα αυξάνει την αντοχή εφελκυσμού σε 95 MPa, επιτρέποντας τις βαθμολογίες PN25 σε 120 μοίρες.

Σύνθετα νανο-κλέφτες:

5% πηλός 5% montmorillonite μειώνει το ερπυσμό κατά 60%, επεκτείνοντας την αντοχή της πίεσης σε υψηλές θερμοκρασίες.

Συστήματα διαχείρισης έξυπνων πίεσης

Αισθητήρες πίεσης με δυνατότητα IoT:

Οι ενσωματωμένοι μετρητές τάσης παρακολούθησαν την πίεση και τη θερμοκρασία σε πραγματικό χρόνο, ρυθμίζοντας τις παραμέτρους του συστήματος για να αποφευχθεί η υπερφόρτωση.

AI-PREDED PREESSION:

Μοντέλα μηχανικής μάθησης προβλέπουν την ικανότητα πίεσης με βάση τη σύνθεση των μέσων ενημέρωσης και το ιστορικό λειτουργίας, με ακρίβεια 90%.

Πρόσθετη κατασκευή για βελτιστοποίηση πίεσης

Εξαρτήματα βελτιστοποιημένα με τοπολογία:

Τα σχέδια με τρισδιάστατη εκτύπωση μειώνουν το υλικό σε περιοχές χαμηλής πίεσης ενισχύοντας ταυτόχρονα τις ζώνες υψηλής πίεσης, αυξάνοντας τις βαθμολογίες πίεσης κατά 20%.

Λειτουργικά διαβαθμισμένα υλικά:

Μεταβλητό περιεχόμενο πλήρωσης PPSU από 100% σε σφραγίδες σε 60% σε σώματα, βελτιστοποιώντας τη διανομή πίεσης.

Σύναψη

Οι αξιολογήσεις πίεσης και οι εφαρμοστέες συνθήκες εργασίας των εξαρτημάτων ολίσθησης PPSU αποτελούν απόδειξη για την ευελιξία και την επιστημονική αυστηρότητα του υλικού. Από τα εγχώρια συστήματα ύδρευσης σε σκληρά βιομηχανικά περιβάλλοντα, τα εξαρτήματα PPSU προσφέρουν αξιόπιστη απόδοση πίεσης όταν ταιριάζουν με τα τεχνικά όρια και τις περιβαλλοντικές απαιτήσεις τους. Η κατανόηση της αλληλεπίδρασης των παραγόντων θερμοκρασίας, μέσων και εγκατάστασης είναι ζωτικής σημασίας για τη μεγιστοποίηση των δυνατοτήτων τους. Καθώς η επιστήμη των υλικών και η έξυπνη τεχνολογία προχωρούν, τα μελλοντικά εξαρτήματα PPSU θα ωθήσουν περαιτέρω τα όρια πίεσης, επιτρέποντας την ασφαλέστερη, πιο αποτελεσματική διαχείριση υγρών ακόμη και στις πιο απαιτητικές εφαρμογές. Αξιοποιώντας το βάθος της γνώσης στα συστήματα αξιολόγησης πίεσης, οι μηχανικοί μπορούν να εξασφαλίσουν ότι τα εξαρτήματα PPSU δεν πληρούν μόνο αλλά υπερβαίνουν τις προκλήσεις της σύγχρονης μηχανικής.
